建築用鋼絲繩探傷儀-洛陽泰斯特探傷技術有限公司

產品型號係統功能功能優勢規格參數常見問題

名稱	產品型號	探測繩徑範圍
TST鋼絲繩探傷（攜帶）係統V3.0	TS-X1112	φ1~12mm
	TS-X1124	φ10~24mm
	TS-X1142	φ22~42mm
	TS-X1160	φ40~60mm

係統構成

礦用鋼絲繩探傷（攜帶）係統是由TS-X11係列磁化儀、探傷儀、探傷信息服務終組成。

● TS-X11係列磁化儀

勵磁加載——對鋼絲繩進行勵磁，使鋼絲繩內部磁場變得有序。

● TS-X11係列探傷儀

磁電互補——利用“TST變量補償傳感器”，構建“三維息磁感應橋”探傷工藝裝置，實時捕捉鋼絲繩損傷信號；在電磁回路與“損傷磁場”電磁感應的交互作用下，對鋼絲繩損傷及隱患息提取。

行程計量——采用高精度光電編碼器提供高密度采樣信號，準確記錄損傷位置信息。

● 探傷信息服務終端

筆記本電腦--------配備的TST礦用鋼絲繩探傷（攜帶）係統V3.0統計分析軟件：實現探傷曲線實時顯示、探傷數據分析儲存、損傷分定量判別、曆史數據對比查詢和鋼絲繩探傷報告打印等。

信息服務終端

信息服務終端

信息服務終端

數據采集裝置及其它附屬設施便於次安裝於工況現場各適當位置。

實現寬距探測和高速探測。

通過定量無損探測和遠程網絡通信，實現了在線監測技術與日常設備管理的有機結合。

24小時不間斷運行和遠程監測、實時預警，實現對鋼絲繩內外部斷絲、磨損、鏽蝕、疲勞等各種隱蔽性損傷的在線實時監測。並能現場給出探測數據及各種損傷明確的數量值，並能做出安全狀況評價及現場打印報告。

使用軟件能立運行，並實現其它控製操作係統的並入和兼容。

具有機械抗振和抗電磁幹擾功能。

實現損傷情況現場聲光報警的同時實現短信實時報警功能。

具有防水、防塵、耐油、防潮功能。

提供軟件維護和升持續服務。

1.定量定性探傷

可依據模式識別軟件判別鋼絲繩內、外部疲勞、鏽蝕、磨損及斷絲等損傷類型

2.探傷

電磁感應信噪比：S/N＞85dB

3.寬距探傷

信號有提取距離30mm以上

4.高速探傷

探測速度30m/s

5.智能探傷

智能自動定量判別、分類統計各種內外部損傷，準確評估鋼絲繩安全狀態

6.大數據雲平台

同時融入物聯網、大數據、雲計算等數據信息互聯分析技術，使安全監測信息從局部向區域化規模擴展，分布式終信息融入整體安全信息數據庫，實現安全管理“無邊界”互聯互通。

規格參數

係統參數：

電磁感應信噪比：S/N＞85dB

探傷定量不確定度：≤±1.2％

信號有提取距離：0～30mm

探傷實時響應時間：≤0.5ms

可持續探測距離：>100km

傳感器耗散功率：<50mW

可靠性校驗周期：>27萬小時

電壓及電流：

a）額定工作電壓：5VDC

b）電壓波動範圍：（4.75～5.25）VDC

c）工作電流：≤200mA

信號製式

a）輸出信號路數：6路

b）輸出信號電壓範圍：（0～5）VDC

c）工作靈敏度：≥1.0V/mT

探傷性能：

Ⅰ損傷探準概率≥96%（Ⅰ損傷：應力截麵損失率＜2.5%的損傷）

Ⅱ損傷探準概率≥99%（Ⅱ損傷：2.5%≤應力截麵損失率＜5%的損傷）

Ⅲ損傷探準概率：100%（Ⅲ損傷：5%≤應力截麵損失率＜9.5%的損傷）

超限損傷探準概率：100%（超損傷：應力截麵損失率≥9.5%）

適用環境：

a)使用環境溫度：-20℃～+55℃

b)使用相對濕度：≤95%RH（25℃）

c)貯存溫度環境：-40℃～+60℃，相對濕度≤95%

2026-08 21

央視特邀｜竇伯英董事長：無損探傷領域的中國信用力量

近日，泰斯特董事長竇伯英應邀參加中央電視台《信用中國》欄目訪談，與主持人董倩展開深度對話。作為央視打造的品牌欄目，《信用中國》以"見證企業信...

2025-06 03

法律終審判決：泰斯特公司專利侵權案勝訴！

沉冤得雪長達三年之久的冤案，終於得以昭雪。中華人民共和國最高人民法院知識產權法庭依法作出（2024）最高法知民終655號終審判決：一、撤銷河...

2026-08 27

勝訴維權，捍衛匠心！我司成功斬獲商業詆毀糾紛案件全麵勝利

近日，我司與洛陽威爾若普檢測技術有限公司商業詆毀糾紛一案，經河南省高級人民法院終審判決、洛陽市中級人民法院官方公告確認，我司取得全麵勝訴結果...

2026-08 24

深耕無損檢測賽道鑄就民族品牌底氣

在工業安全裝備國產化加速推進的當下，細分領域的自主創新正在成為中國製造的亮色。作為深耕鋼絲繩無損檢測的民族品牌，洛陽泰斯特探傷技術有限公司憑...

2026-08 14

捷報頻傳多省落地｜泰斯特鋼絲繩在線監測係統深耕全國核心礦區

近期，洛陽泰斯特探傷市場拓展捷報頻傳，自主研發的鋼絲繩智能在線監測係統在山西、陝西、山東、內蒙古、新疆等核心礦區集中交付安裝，為礦山企業提升...

2026-07 31

乘政策東風，鑄民族品牌｜緊抓智慧礦山發展機遇，泰斯特探傷業績穩步攀升

2026年上半年，國內礦業行業穩步複蘇。國家持續壓實礦山安全生產主體責任，大力推進礦山治本攻堅行動，加速推動智慧礦山建設落地，安全治理向事前...

建築用鋼絲繩探傷儀

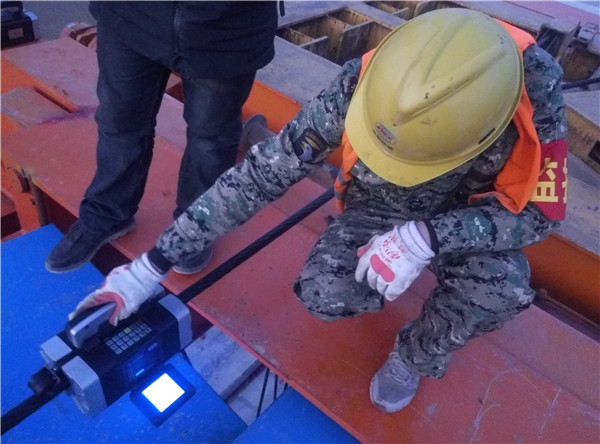

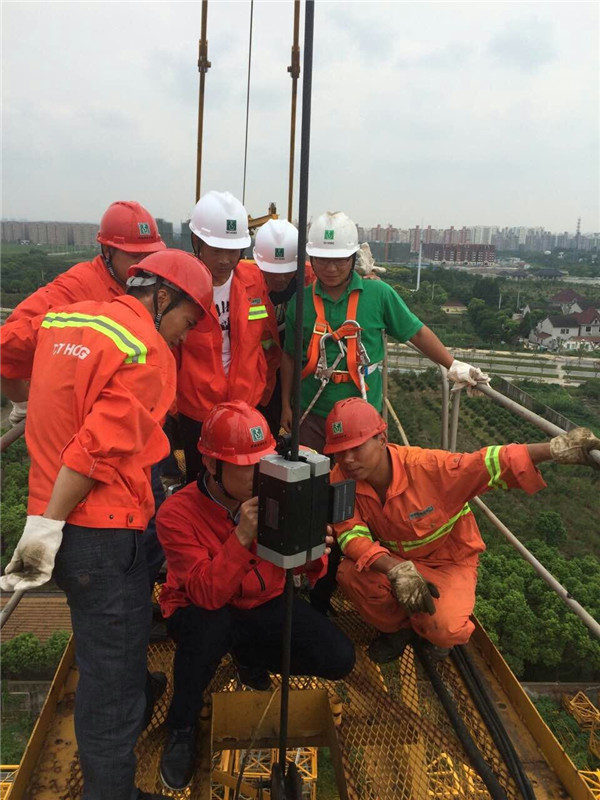

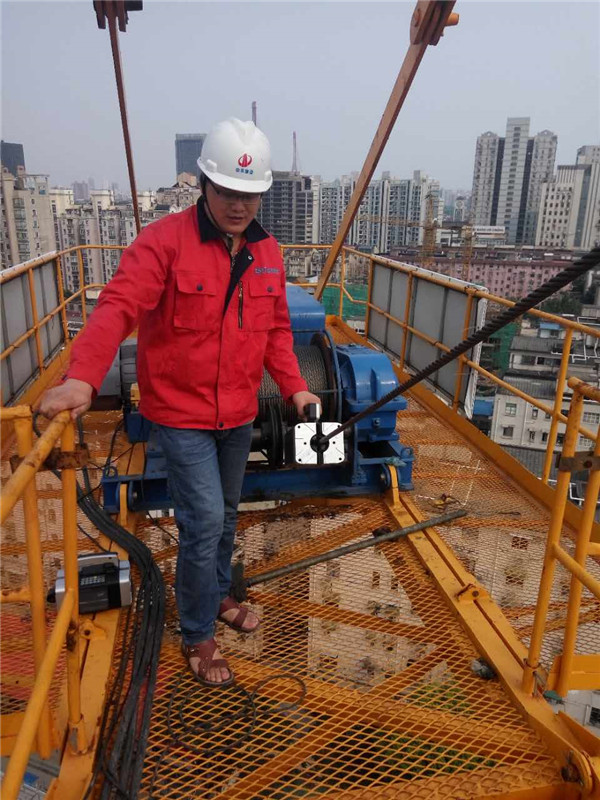

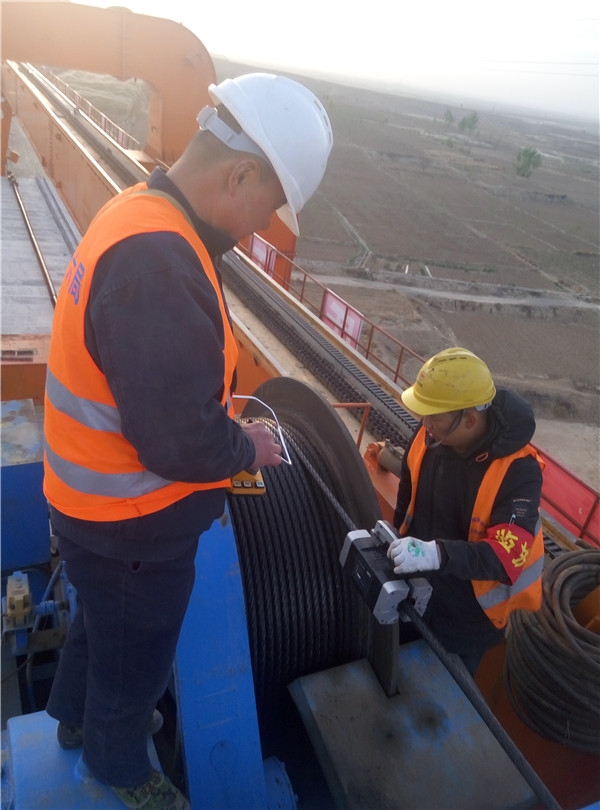

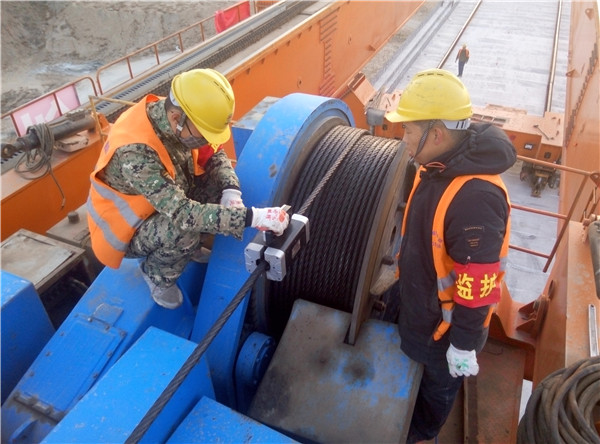

應用現場
